Ein Glasfasersplitter, auch optischer Splitter genannt, ist ein passives optisches Gerät, das in FTTH-Systemen (Fiber to the Home) verwendet wird, um ein einzelnes Glasfasersignal in zwei oder mehr optische Ausgangssignale gemäß einem vorgegebenen Verhältnis aufzuteilen. Beispielsweise verteilt ein optischer 1x4-Splitter das optische Signal in einem bestimmten Verhältnis von einer Faser auf vier Fasern. Im Gegensatz zum Wellenlängenmultiplexer (WDM) in einem WDM-System, der optische Signale unterschiedlicher Wellenlängen in entsprechende Wellenlängenkanäle aufteilt, verteilt ein optischer Splitter das gesamte optische Signal zur Übertragung auf mehrere Kanäle.

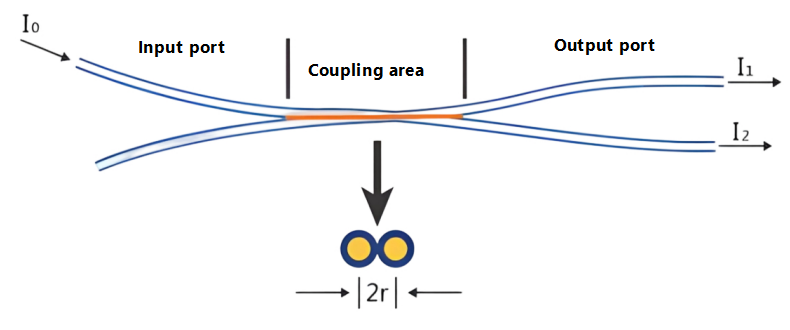

Bei der Übertragung optischer Signale in einer Singlemode-Faser wird die Energie des Lichts nicht vollständig im Faserkern konzentriert; Eine kleine Menge breitet sich durch die Umhüllung in der Nähe des Kerns aus. Mit anderen Worten: Wenn die Kerne zweier Fasern nahe genug beieinander liegen, kann das Modenfeld des Lichts, das sich in einer Faser ausbreitet, in die andere eindringen, wodurch das optische Signal in beiden Fasern erneut verstärkt wird. Neue Zuordnung.
Optische Splitter können nach ihrem Funktionsprinzip in zwei Typen eingeteilt werden: optische Splitter mit planarem Wellenleiter (PLC) und optische Splitter mit verschmolzener bikonischer Verjüngung (FBT); Entsprechend ihrer Portkonfiguration können sie in folgende Kategorien eingeteilt werden: X-Typ-Koppler (2x2), Y-Typ-Koppler (1x2), Sternkoppler (NxN, N>2), Baumkoppler (1xN, N>2) usw.; Entsprechend ihrem Aufteilungsverhältnis können sie in ungleichmäßige Aufteilung und gleichmäßige Aufteilung eingeteilt werden. Eine weitere Klassifizierungsmethode basiert auf Singlemode (1310 nm) und Multimode (850 nm).

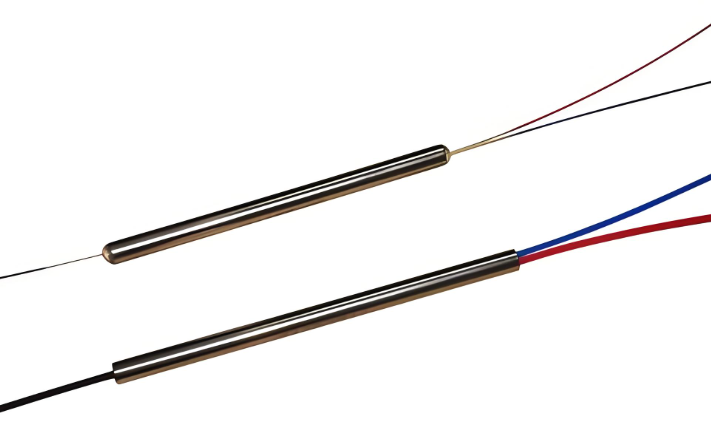

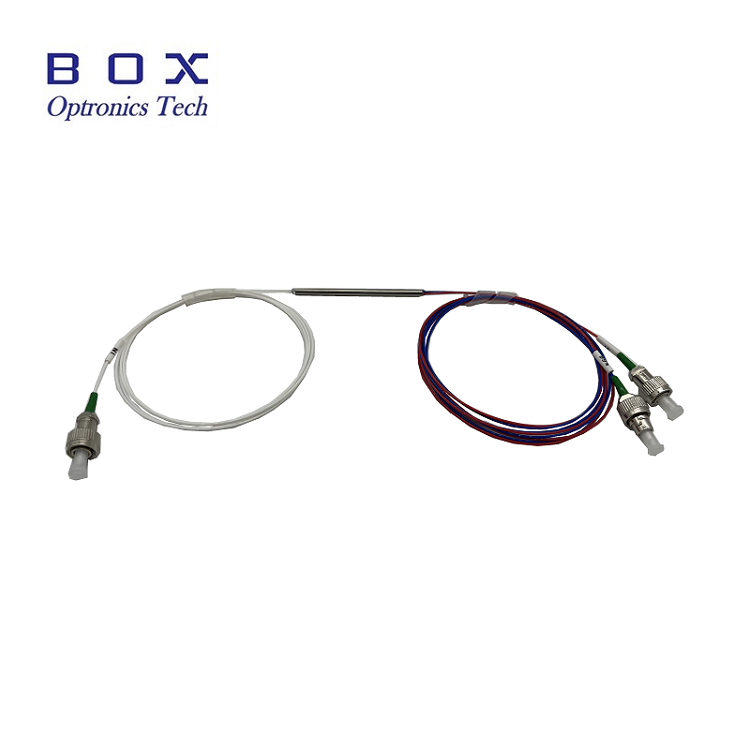

Optischer FBT-Splitter... Die Schaltung wird im traditionellen Tapered-Koppler-Verfahren hergestellt. Zwei oder mehr optische Fasern werden nach der Entfernung ihrer Umhüllung gebündelt und dann bei hoher Temperatur auf einer konischen Maschine geschmolzen und dabei nach beiden Seiten gedehnt. Das Aufteilungsverhältnis wird in Echtzeit überwacht. Sobald das gewünschte Spaltverhältnis erreicht ist, endet der Schmelz- und Streckprozess. Ein Ende behält eine Faser (der Rest ist abgeschnitten) als Eingang, während das andere Ende als Multi-Ausgangsanschluss dient. Durch die Steuerung des Faserdrehwinkels und der Strecklänge können unterschiedliche Aufteilungsverhältnisse erreicht werden. Schließlich wird der konische Abschnitt mit Klebstoff auf einem Quarzsubstrat ausgehärtet und in ein Edelstahlrohr eingeführt.
Optische PLC-Plane-Wave-PLC-Splitter (Planar Lightwave Circuit) sind integrierte optische Wellenleiter-Leistungsverteilungsgeräte auf Basis von Quarzsubstraten, die mithilfe von Halbleiterprozessen (Photolithographie, Ätzen, Entwicklung usw.) hergestellt werden. PLC-Splitter teilen optische Signale von einer einzelnen Glasfaser in mehrere Glasfasern auf und erreichen so eine gleichmäßige Verteilung der optischen Energie. Das Lichtwellenleiter-Array befindet sich auf der Oberseite des Chips und integriert die Aufteilungsfunktion in den Chip. Anschließend werden Mehrkanal-Faserarrays an beiden Enden des Chips mit den Eingangs- und Ausgangsenden gekoppelt und eingekapselt.
FBT VS Die Hauptvorteile von PLC FBT-Konusspaltern sind der einfache Rohstoffverbrauch, relativ niedrige Kosten und weniger anspruchsvolle Ausrüstungs- und Prozessanforderungen. Das Aufteilungsverhältnis kann bei Bedarf in Echtzeit überwacht werden, was die Herstellung ungleicher Teiler ermöglicht. Die Nachteile sind: Derzeit können mit der ausgereiften Taper-Technologie nur Splitter bis 1x4 hergestellt werden. Bei Geräten größer als 1x4 werden mehrere 1x2-Einheiten miteinander verbunden und dann in einem Splittergehäuse verpackt. FBT-Splitter unterstützen nur drei Wellenlängen: 850 nm, 1310 nm und 1550 nm, sodass sie mit anderen Wellenlängen nicht kompatibel sind.
Die Produkteigenschaften von PLC-Splittern sind: Der Verlust ist unempfindlich gegenüber der optischen Wellenlänge und erfüllt die Übertragungsanforderungen verschiedener Wellenlängen (1260–1650 nm); gleichmäßige Aufteilung, gleichmäßige Verteilung der Signale an die Benutzer; kompakte Struktur und geringe Größe; einzelne Einheit... Das Gerät verfügt über eine hohe Anzahl von Splitterkanälen, die über 64 erreicht: höhere Kosten pro Kanal und je mehr Kanäle, desto größer der Kostenvorteil. Der Nachteil sind die höheren Kosten im Vergleich zu bikonisch konischen Splittern, insbesondere bei Splittern mit niedrigem Kanal.

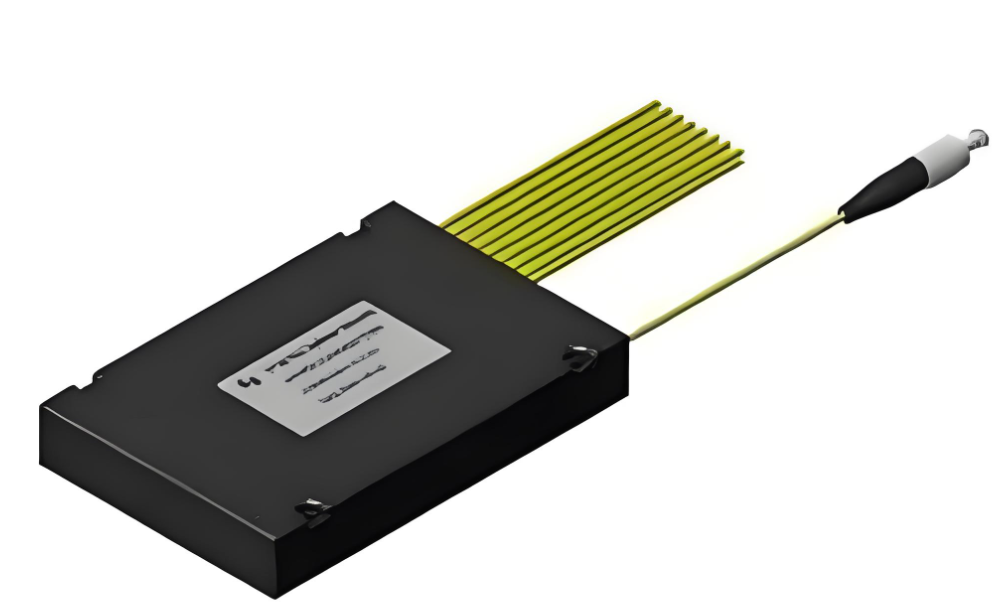

Der optische PLC-Splitter besteht aus drei Teilen: einem optischen Splitter-Chip und an beiden Enden gekoppelten Glasfaser-Arrays. Diese drei Komponenten müssen genau aufeinander abgestimmt sein; Ihre Konstruktion und Montage spielen eine entscheidende Rolle für die Stabilität des SPS-Splitters. Der Chip nutzt Halbleitertechnologie, um einen Splitterwellenleiter auf einem Quarzsubstrat wachsen zu lassen. Der Chip verfügt über einen Eingangs- und N Ausgangswellenleiter. Anschließend werden Eingangs- und Ausgangsfaseroptik-Arrays an beide Enden des Chips gekoppelt und ein Gehäuse installiert, um einen optischen Splitter mit einem Eingang und N Ausgängen zu bilden.
SPS-Splitter-Chips können als 1xN und 2xN ausgelegt sein, wobei N normalerweise ein Vielfaches von 2 ist, z. B. 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; und ungleichmäßig verteilte Splitter wie 1x3, 1x5, 1x9 usw. Mit der steigenden Nachfrage nach FTTR (Fiber to the Room) wird der Einsatz ungleichmäßig verteilter Leistungsteiler immer weiter verbreitet und der Herstellungsprozess wird anspruchsvoller. Optische PLC-Splitter-Chips bieten Vorteile wie niedrige Kosten, hohe Zuverlässigkeit, hohe Flexibilität und Skalierbarkeit, wodurch sie sich besonders für verschiedene Anwendungsszenarien wie Übertragungssysteme, Netzwerkintegration, Breitbandzugang, Glasfaserkommunikation und Multimediadienste eignen.
Polarisationserhaltender PLC-Splitter Der polarisationserhaltende PLC-Splitter realisiert hauptsächlich... Unter Beibehaltung des Polarisationszustands wird die Eingangsleistung gleichmäßig aufgeteilt, wobei ein einkanaliges polarisationserhaltendes Faserarray als Eingang und ein mehrkanaliges polarisationserhaltendes Faserarray als Ausgang verwendet wird. Die Polarisation der in die Faser emittierten linearen polarimetrischen Welle bleibt während der Ausbreitung unverändert, und es gibt nur eine geringe oder keine Kreuzkopplung zwischen den Polarisationsmodi, wodurch eine polarisationserhaltende Kopplung und Strahlteilung erreicht wird. Typischerweise wird PANDA-Faser verwendet. Optische PLC-Splitter werden hauptsächlich in speziellen Anwendungen eingesetzt, die eine Aufrechterhaltung der Polarisation erfordern, wie z. B. faseroptische Sensorsysteme oder kohärente Kommunikation.
Zu den Leistungsindikatoren, die sich auf optische Splitter auswirken, gehören im Allgemeinen:
Einfügungsdämpfung Einfügungsdämpfung (IL):Unter Einfügedämpfung versteht man die Reduzierung der optischen Leistung an einem bestimmten Ausgangsport im Verhältnis zur gesamten optischen Eingangsleistung bei der Betriebswellenlänge eines PLC-Splitters. Einfach ausgedrückt ist es der dB-Verlust jedes Ausgangs im Verhältnis zum Eingang. Generell gilt: Je geringer die Einfügungsdämpfung, desto besser ist die Leistung des Splitters.
Rückflussdämpfung:Unter Rückflussdämpfung versteht man das Verhältnis in Dezibel des reflektierten Lichts (Streulicht, das kontinuierlich zum Eingang übertragen wird) zum Eingangslicht am Glasfaseranschluss. Eine höhere Rückflussdämpfung ist besser, um die Auswirkungen des reflektierten Lichts auf die Lichtquelle und das System zu verringern.
Richtwirkung:Die Richtwirkung bezieht sich auf das Verhältnis der optischen Ausgangsleistung am Nicht-Injektionslichtende zur Injektionslichtleistung (gemessene Wellenlänge) auf derselben Seite des PLC-Splitters während des Normalbetriebs.
Polarisationsabhängiger Verlust:Der polarisationsabhängige Verlust bezieht sich auf die maximale Änderung der optischen Ausgangsleistung an jedem Ausgangsport des PLC-Splitters, wenn sich der Polarisationszustand des übertragenen optischen Signals über den gesamten Polarisationszustand ändert.
Isolierung:Unter Isolation versteht man die Fähigkeit eines Glasfasersplitters, optische Signale in anderen optischen Pfaden von einem bestimmten optischen Pfad zu isolieren.
