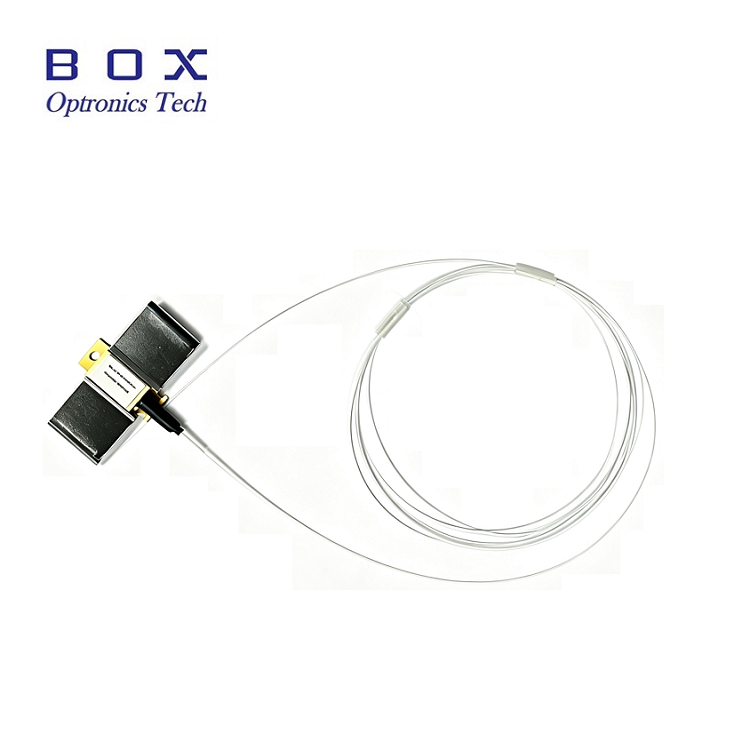

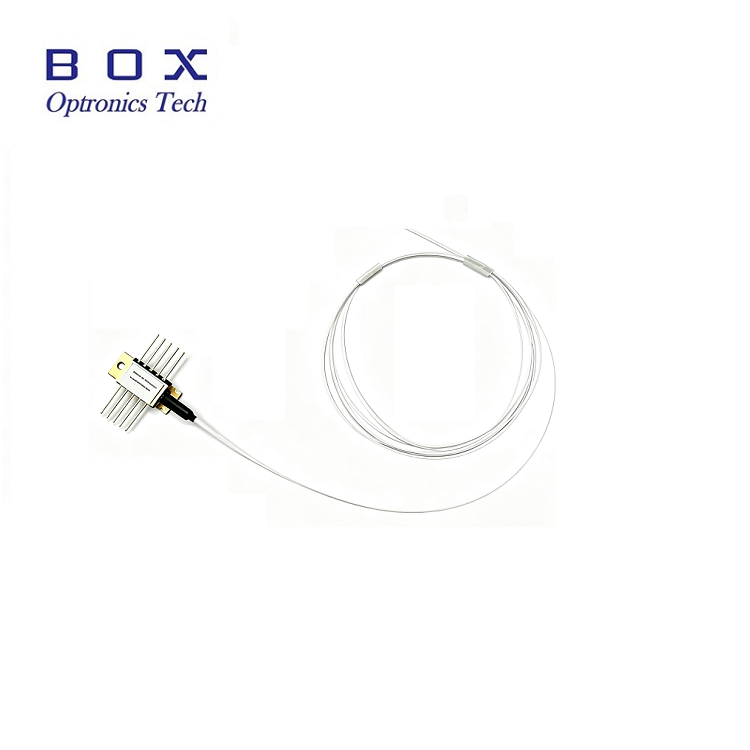

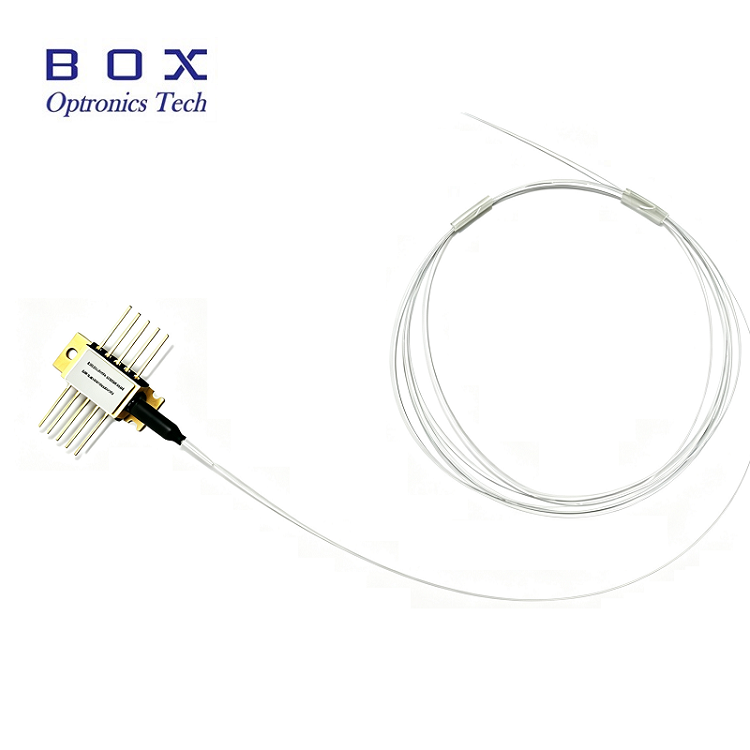

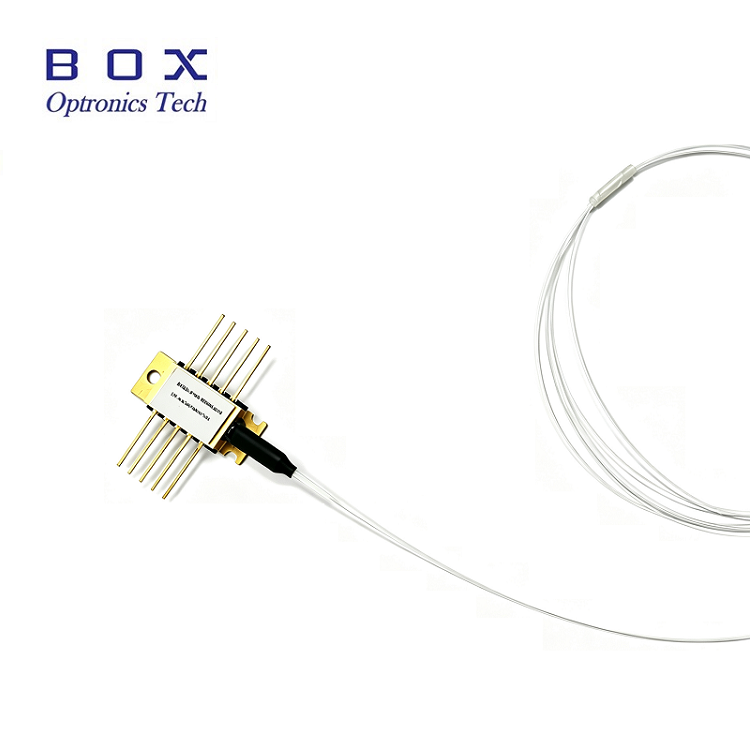

980 nm 10-poliges Mini-Butterfly-gekühltes Pumplaserdiodenmodul

Entdecken Sie die beispiellose Leistung des 980-nm-10-Pin-Mini-Butterfly-Pumplaserdiodenmoduls von Box Optronics – Ihre ultimative Lösung für leistungsstarkes, wellenlängenstabiles Pumpen in DWDM-EDFA- und Langstrecken-CATV-Systemen. Dieses hermetisch abgedichtete Modul ist mit einer fortschrittlichen FBG-Stabilisierung ausgestattet und sperrt die Emission präzise bei 974 nm oder 976 nm und liefert selbst bei schwankenden Temperaturen und Antriebsströmen eine knickfreie Ausgangsleistung von bis zu 600 mW. Sein integrierter TEC, Thermistor und Überwachungsdiode sorgen für einen außergewöhnlichen Spurfehler und eine außergewöhnliche Leistungsstabilität, während das epoxidfreie 10-Pin-Butterfly-Gehäuse mit SM/PM-Faser einen zuverlässigen, rauschfreien Betrieb garantiert. Dieses Modul wurde für Systemintegratoren und Netzwerkingenieure entwickelt, die eine kompromisslose Spektrumskontrolle und höchste verfügbare Leistungen fordern. Es reduziert die Anzahl der Pumpen, reduziert die Komplexität der Kühlung und verlängert die Lebensdauer des Verstärkers. Vertrauen Sie Box Optronics für die Einhaltung von Telcordia GR-468 und die maßgeschneiderte Wellenlängenauswahl – denn in Ihren optischen Netzwerken der nächsten Generation kommt es auf jedes Milliwatt an. Bestellen Sie jetzt und erweitern Sie Ihre Infrastruktur mit bewährter, feldtauglicher Pumpentechnologie, die eine konstante Leistung von -20 °C bis 75 °C liefert.

Anfrage absenden

Produktbeschreibung

1. Produktbeschreibung:

Das 980-nm-10-Pin-Mini-Butterfly-Pumplaserdiodenmodul ist hermetisch in einem epoxid- und flussmittelfreien 10-Pin-Butterfly-Gehäuse versiegelt und verfügt über einen integrierten Thermistor, einen thermoelektrischen Kühler und eine Überwachungsdiode.

Das 980-nm-10-Pin-Mini-Schmetterlings-Pumplaserdiodenmodul nutzt die FBG-Stabilisierung, um die Emissionswellenlänge zu „sperren“. Es bietet ein rauschfreies Schmalbandspektrum, selbst bei Änderungen der Temperatur, des Antriebsstroms und der optischen Rückkopplung. Die Auswahl der Wellenlänge ist für Anwendungen verfügbar, die die höchste Leistung bei der Spektrumsteuerung mit den höchsten verfügbaren Leistungen erfordern. Dieses Modul entspricht der Telcord ia GR-468-CORE-Anforderung.

2. Produkteigenschaften:

Knickfreie Betriebsleistung 400 mW oder 600 mW;

10-PIN-Butterfly-Gehäuse mit SM Hi1060- oder PM980-Faser;

Faser-Bragg-Gitter-Stabilisierung, Wellenlängenauswahl verfügbar;

Integrierter thermoelektrischer Kühler, Thermistor und Überwachungsdiode.

3. Anwendungen:

Dense Wavelength Division Multiplexing (DWDM) Erbium-dotierte Faserverstärker (EDFA);

EDFA-Architekturen mit reduzierter Pumpenanzahl;

Kabelfernsehleitungen für sehr große Entfernungen (CATV) und Verteilung mit sehr hoher Knotenzahl.

4. Absolute Höchstbewertungen:

Parameter	Symbol	Min.	Typ.	Max.	Einheit	Notizen
Betriebsgehäusetemperatur	TCASE	-20	-	75	℃	-
Lagertemperatur	TSTG	-40	-	85	℃	2000 Stunden
LD Vorwärtsstrom	WENN	-	-	1100	mA	-
LD Rückstrom	IR	-	-	10	uA	-
LD Sperrspannung	VR	-	-	2	V	-
PD-Vorwärtsstrom	IPD	-	-	-10	mA	-
PD Sperrspannung	VPD	-	-	20	V	-
TEC-Strom	ITEC	-	-	2	A	-
TEC-Spannung	VTEC	-	-	3.0	V	-
Faserbiegeradius	-	30	-	-	mm	-
Relative Luftfeuchtigkeit	RH	0	-	95 %	-	Nicht kondensierend
Bleilötzeit	-	-	-	10	Zweite	260℃
Axiale Faserzugkraft	-	-	-	5	N	-
Zugkraft auf der Faserseite	-	-	-	2.5	N	-

5. Elektrooptische Eigenschaften (25℃ Lasertemperatur):

Parameter	Symbol	Min.	Typ.	Max.	Einheit	Notizen
LD Schwellenstrom	ITH		90	110	mA	CW
Ausgangsleistung	PF		400		mW	Wenn(BOL)<900mA
Ausgangsleistung	PF		600		mW	Wenn(BOL)<1000mA
LD Vorwärtsstrom	WENN			1200	mA	PF = Nennleistung
Knickfreie Leistung	PKINK	700			mW	>= 1,2*Nennleistung
Knickfreier Strom	Ich nicke	>= 1,2*If(BOL)			mA	[ 1]
LD Durchlassspannung	VF			2.5	V	PF = Nennleistung
Mittenwellenlänge	λC	973	974	975	nm	Spitze, PF = Nennleistung
Mittenwellenlänge	λC	975	976	977	nm	Spitze, PF = Nennleistung
Drehen der Spitzenwellenlänge	△λp/△Tamb			0.02	nm/℃	T: FBG-Temp.
Spektrumbreite	△λ			2	nm	RMS@-13dB
Spektrumstabilität		-0,5		0.5	nm	PF = Nennleistung, t = 60 s
Überwachen Sie die Reaktionsfähigkeit	IM/PF		1	20	uA/mW	VPD = 5 V, PF = Nennleistung
Überwachen Sie die Reaktionsstabilität				20 %		@Alle Betriebstemperaturen
Dunkelstrom überwachen	AUSWEIS			50	n / A	VPD=5V
TEC-Strom	ITEC			1.5	A	TCASE=75℃
TEC-Spannung	VTEC			3.0	V	TCASE=75℃
TEC Modaler Stromverbrauch	P			5	W	TCASE=75℃
Leistungsstabilität >20mW 10-20mW3,5-10mW				0,20,51	dB	Spitze-zu-Spitze, t=60s, DC bis 50kHz-Abtastung, TC=25℃
Trackingfehler	TE	-0,5		0.5	dB	TC=-5~75℃, siehe [2]
Thermistorwiderstand	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Thermistor B konstant	BTH		3900		k	TSTG=25℃

Hinweise:

[1] Der Knickstrom ist definiert als der Strom, bei dem die Abweichung des Lichts von der Stromsteilheit (dL/dI) von einer linearen Anpassung mehr als +/-50 % beträgt,Pkink>= 1,2*Nennleistung,Ikink>=If(BOL)*1,2

[2] Der Tracking-Fehler wird bei einer bestimmten Gehäusetemperatur definiert. Er ist die Änderung der Faserleistung bei konstantem Überwachungsstrom im Verhältnis zu dem bei 25 °C gemessenen Wert

6. Glasfaserspezifikationen:

Parameter	Beschreibung
Fasertyp	Hi1060- oder PM980-Faser
Pigtail-Typ	Nackte Faser
Pigtail-Länge	2,0 ± 0,2 m
Steckertyp	Ohne

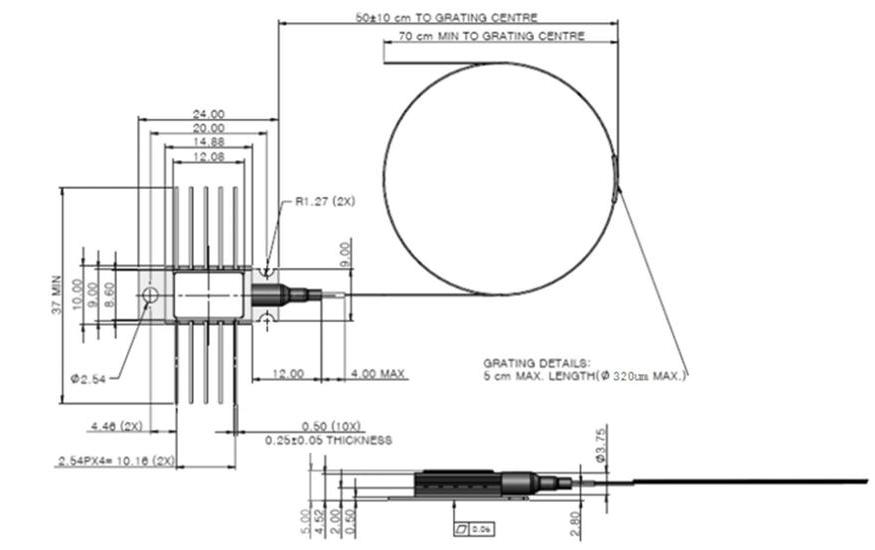

7. Paketzeichnung und PIN-OUT-Definition (Einheit: mm):

980nm 10pin mini butterfly cooled pump laser diode module

STIFT	Beschreibung	STIFT	Beschreibung
1	TEC(+)	10	TEC(-)
2	Thermistor	9	Fallgrund
3	PDAnode	8	NC
4	PD-Kathode	7	LD-Kathode
5	Thermistor	6	LD-Anode

8. Bestellinformationen:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Wellenlänge	Ausgangsleistung	Fasertyp	Paket	Steckertyp	Bündelader
PumpLaser	974: 974 nm976: 976 nm	4H: 400mW6H: 600mW	SM: EinzelmodusPM: Polarisationserhaltend	-H: 10PINNull: 14PIN	FA: FC/APCSA: SC/APCN0: Null	Null: Nackte Faser 1: Bündelader
