Das 760-nm-10-mW-DFB-Laserdiodenmodul für die O2-Sauerstoffdetektion ist eine kostengünstige, hochkohärente Laserdiode. Der DFB-Laserdiodenchip ist in einem hermetisch abgedichteten 14-PIN-Butterfly-Gehäuse nach Industriestandard mit integriertem TEC und PD untergebracht.
Das 760-nm-10-mW-DFB-Laserdiodenmodul für die O2-Sauerstoffdetektion ist eine kostengünstige, hochkohärente Laserdiode. Der DFB-Laserdiodenchip ist in einem hermetisch abgedichteten 14-PIN-Butterfly-Gehäuse nach Industriestandard mit integriertem TEC und PD untergebracht.
10 mW Ausgangsleistung;
Hochleistungsfähiger Multiquantum Well (MQW)-Laser mit verteilter Rückkopplung (DFB);
14-poliges Butterfly-Gehäuse nach Industriestandard;
Integrierter TEC und PD.
Faseroptische Sensoren;
Laserquellen;
Sauerstoffgaserkennung.
| Parameter | Symbol | Zustand | Min. | Typ. | Max. | Einheit |
| Mittenwellenlänge | λc | TL=25℃ CW | 758 | 760 | 762 | nm |
| Optische Ausgangsleistung | PO | - | 10 | - | - | mW |
| Schwellenstrom | ITH | - | - | 20 | 30 | mA |
| Betriebsstrom | Iop | PO = 10 mW (CW) | - | - | 50 | mA |
| Laserdurchlassspannung | VF | CW-Ausgangsleistung 10 mW | - | 2.0 | 2.3 | V |
| Dunkelstrom überwachen | AUSWEIS | - | - | - | 1250 | μA |
| Seitenmode-Unterdrückungsverhältnis | SMSR | CW | 30 | - | - | dB |
| TEC-Solltemperatur | Ts | - | 15 | - | 35 | ℃ |
| Thermistorwiderstand | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC-Strom | ITEC | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| TEC-Spannung | VTEC | TL = 25℃, TC = 70℃ | - | - | 3.5 | V |
| TEC-Kapazität | ΔT | Tc = 70℃ | - | - | 50 | ℃ |
| Wellenlängen-Temperaturkoeffizient | Δλ/ΔT | TEC-Temperatur bei 15℃ bis 35℃ |
- | 0.1 | - | nm/℃ |
| Wellenlängenstromkoeffizient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

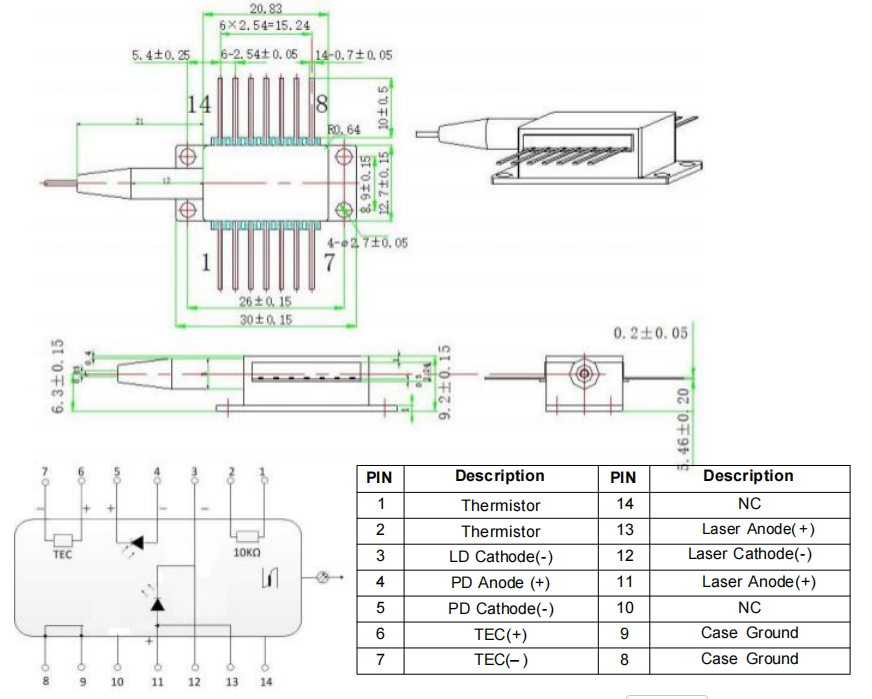

Pin-Layout für die Telekommunikation

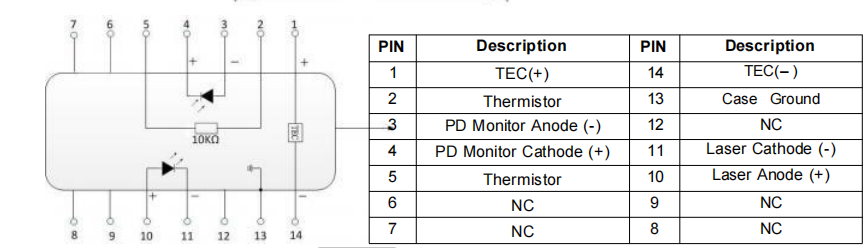

Pin-Layout der Pumpe
Alle Produkte wurden vor dem Versand getestet;
Für alle Produkte gilt eine Garantie von 1 bis 3 Jahren. (Nach Ablauf der Qualitätsgarantiezeit wird eine entsprechende Wartungsgebühr erhoben.)
Wir freuen uns über Ihr Geschäft und bieten Ihnen ein sofortiges 7-tägiges Rückgaberecht. (7 Tage nach Erhalt der Artikel);
Wenn die Artikel, die Sie in unserem Shop kaufen, nicht von perfekter Qualität sind, das heißt, sie funktionieren elektronisch nicht gemäß den Spezifikationen des Herstellers, senden Sie sie einfach zum Umtausch oder zur Rückerstattung an uns zurück;
Sollten die Artikel defekt sein, benachrichtigen Sie uns bitte innerhalb von 3 Tagen nach Lieferung;
Alle Artikel müssen im Originalzustand zurückgegeben werden, um eine Rückerstattung oder einen Ersatz zu erhalten.
Der Käufer ist für alle anfallenden Versandkosten verantwortlich.
A: Box-Optronik kann viele Wellenlängen bereitstellen, die einer Vielzahl von Gasdetektionsanwendungen entsprechen.
F: Welchen optischen Stecker benötigen Sie?A: Box Optronics kann den optischen Stecker kostenlos an die Anforderungen anpassen.
