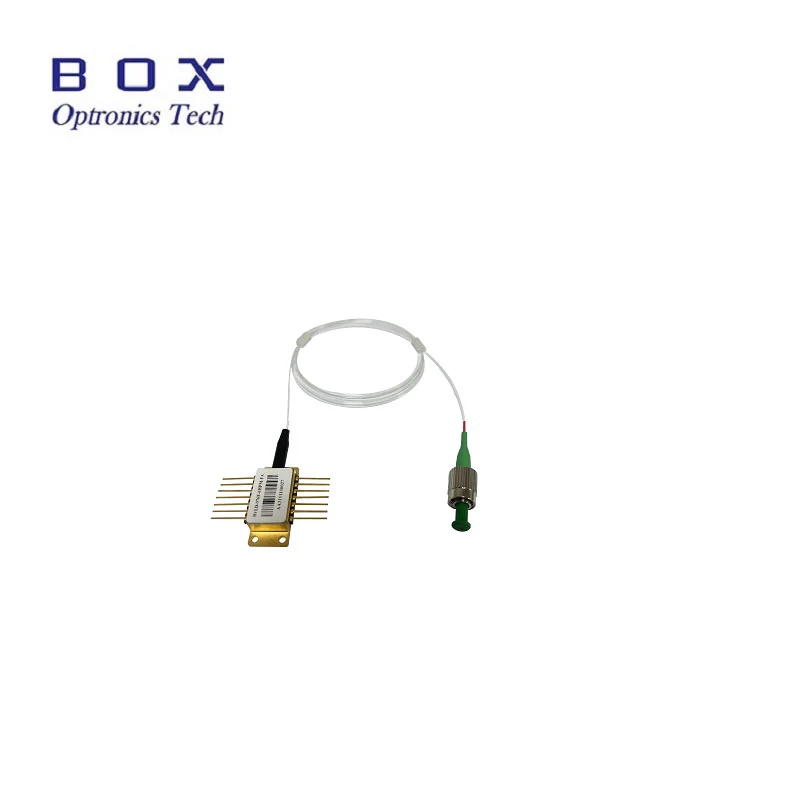

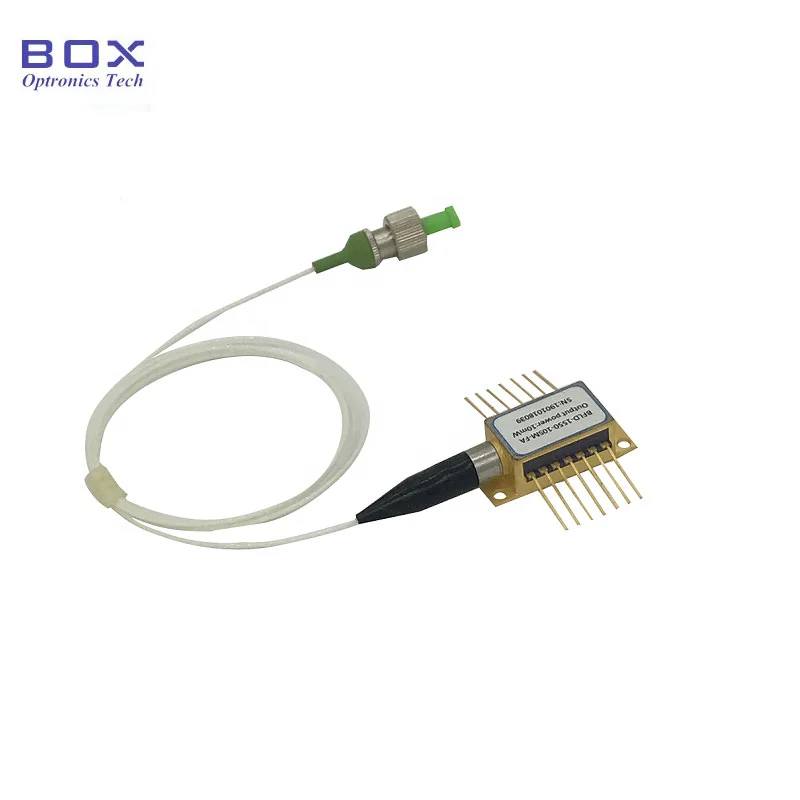

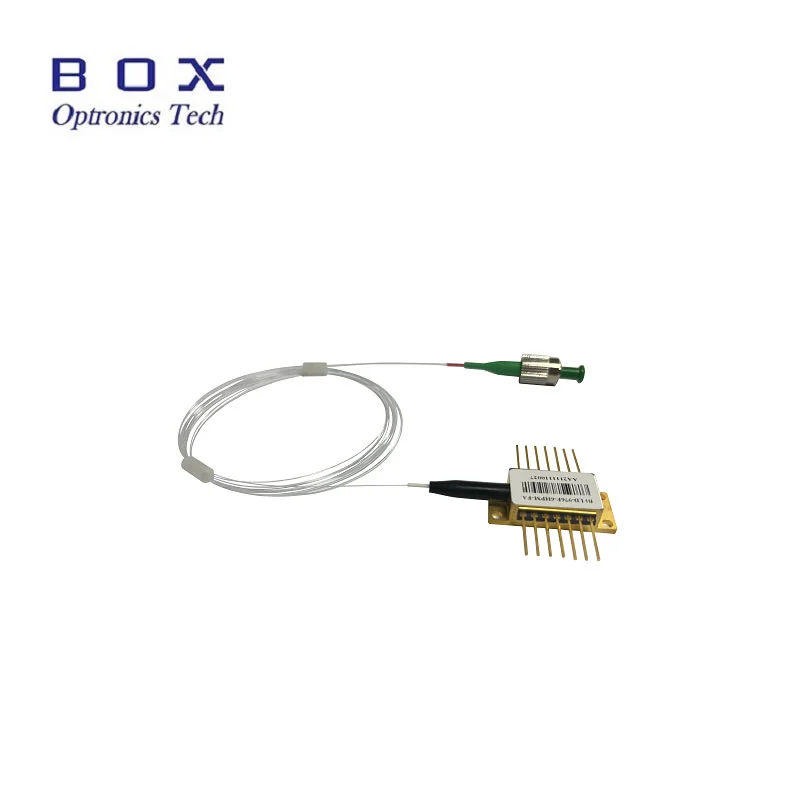

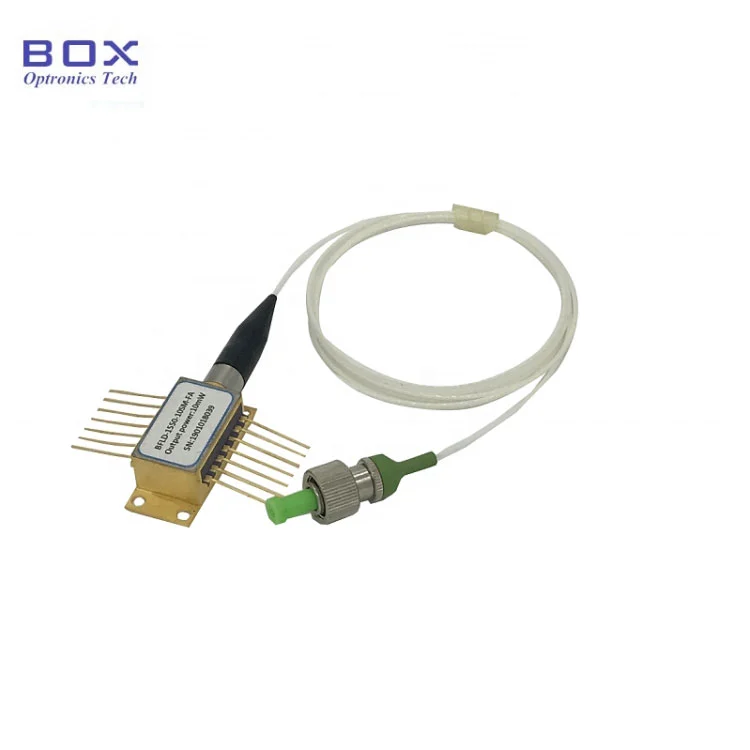

Box Optronics bietet die fasergekoppelte 1532-nm-DFB-BTF-Laserdiode zur Acetylengasdetektion in einem 14PIN-BTF-Gehäuse an. Diese Geräte bieten eine sehr stabile CW-Leistung. SM-Faser und PM-Faser-Pigtail sind optional. Sie verfügen über integrierte TEC-Kühler und Monitor-PDs. Sie werden häufig in der optischen Sensorik eingesetzt. 1532-nm-DFB-Laserdioden können in Gasdetektionssystemen für Acetylen (C2H2) verwendet werden.
● Multi-Quantum Well (MQW) Distributed Feedback (DFB)-Laser;
● SMF-28e- oder PMF-1550-Faser-Pigtail;
● 14PIN Butterfly-Paket;
● Eingebauter Thermistor und TEC;
● RoHS-konform.
● TDLAS;
● Experiment zur optischen Kohärenz;
● Optische Abtastung.
| Parameter | Symbol | Zustand | Min. | Typ. | Max. | Einheit |
| Mittenwellenlänge | lc | Tl = 15 ～ 35 ℃ Qu | 11531.68 | 1532.68 | 1533.68 | nm |
| Optische Ausgangsleistung | PF | - | 6 | - | 20 | mW |
| Schwellenstrom | ITH | TL=25℃ | - | - | 20 | mA |
| Betriebsspannung | AGB | 25℃ | - | - | 2.5 | V |
| Betriebsstrom | Iop | - | - | - | 120 | mA |
| Seitenmode-Unterdrückungsverhältnis | SMSR | - | 30 | - | - | dB |
| Optische Rückflussdämpfung | ORL | - | 40 | - | - | dB |
| Optische Isolierung | ISO | 25℃ | 30 | - | - | dB |
| Polarisations-Extinktionsverhältnis | IST | - | 18 | - | - | dB |
| MPD Dunkelstrom | AUSWEIS | IOP = 0 mA, VRM = 5 V | - | - | 0.2 | uA |
| MPD Strom relativ zur Ausgangsleistung | - | VRM=5V | 10 | - | 200 | Rachen |
| TEC-Spannung | VTEC | - | -2,5 | - | 3.8 | V |
| Bandbreite | BW | - | - | 2.5 | - | GHz |
| Thermistorwiderstand | RTH | 25℃ | 9.5 | 10 | 10.5 | KΩ |
| B-Wert des Thermistors | β | 25℃/ 80℃ | - | 3950 | - | K |
| Träger-Rausch-Verhältnis | CNR | - | 55 | - | - | dB |
| Komposit zweiter Ordnung | CSO | - | - | - | -55 | dBm |
| Zusammengesetzte Dreifachbea | - | - | - | - | -64 | dBc |
Alle Produkte wurden vor dem Versand getestet;
Für alle Produkte gilt eine Garantie von 1 Jahr. (Nach Ablauf der Qualitätsgarantiezeit wurde eine entsprechende Wartungsgebühr erhoben.)
Wir freuen uns über Ihr Geschäft und bieten Ihnen ein sofortiges 7-tägiges Rückgaberecht. (7 Tage nach Erhalt der Artikel);
Wenn die Artikel, die Sie in unserem Shop kaufen, nicht von perfekter Qualität sind, das heißt, sie funktionieren elektronisch nicht gemäß den Herstellerspezifikationen, senden Sie sie einfach zum Umtausch oder zur Rückerstattung an uns zurück;
Sollten die Artikel defekt sein, benachrichtigen Sie uns bitte innerhalb von 3 Tagen nach Lieferung;
Alle Artikel müssen im Originalzustand zurückgegeben werden, um eine Rückerstattung oder einen Ersatz zu erhalten;
Der Käufer ist für alle anfallenden Versandkosten verantwortlich.
F: Haben Sie Laserdioden für die Erkennung anderer Gase?
A: Ja, wie CO, CO2, CH4 ... Bitte kontaktieren Sie uns für weitere Informationen.
F: Wir brauchen keine 20 mW. Zu viel. Darf es kleiner sein?
A: 10 mW und 20 mW sind optional.
