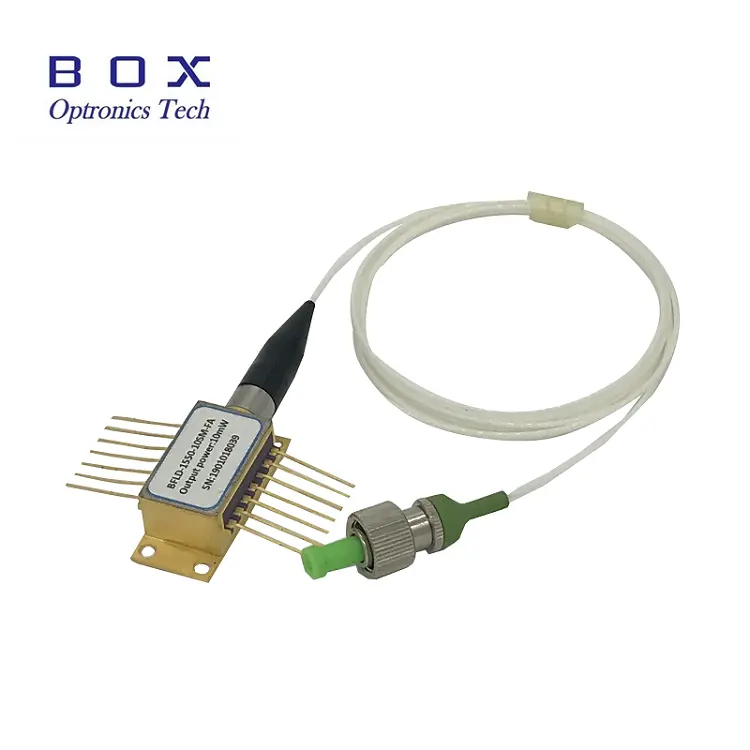

Die 1532,68 nm 10 mW DFB-Laserdiode für das C2H2-Acetylen-Detektionsmodul ist eine kostengünstige, hochkohärente Laserdiode. Der DFB-Laserdiodenchip ist in einem hermetisch abgedichteten 14-PIN-Butterfly-Gehäuse nach Industriestandard mit integriertem TEC, Isolator und PD untergebracht.
Die 1532,68 nm 10 mW DFB-Laserdiode für das C2h2-Acetylen-Detektionsmodul ist eine kostengünstige, hochkohärente Laserdiode. Der DFB-Laserdiodenchip ist in einem hermetisch abgedichteten 14-PIN-Butterfly-Gehäuse nach Industriestandard mit integriertem TEC, Isolator und PD untergebracht.
Hochleistungsfähiger Multiquantum Well (MQW)-Laser mit verteilter Rückkopplung (DFB);
14PIN-Butterfly-Gehäuse nach Industriestandard;
Eingebauter TEC und optischer Isolator.
Faseroptische Sensoren;
Acetylenerkennung;
Laserquellen.
| Parameter | Symbol | Zustand | Min. | Typ. | Max. | Einheit |
| Mittenwellenlänge | λc | TL=15~35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optische Ausgangsleistung | PO | - | 10 | - | - | mW |
| Schwellenstrom | ITH | - | - | - | 20 | mA |
| Betriebsstrom | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektrale Linienbreite | LW | - | - | 10 | MHz | |
| Laserdurchlassspannung | VF | CW-Ausgangsleistung 10 mW | - | - | 2.5 | V |
| Dunkelstrom überwachen | AUSWEIS | - | - | - | 0.2 | uA |
| Seitenmode-Unterdrückungsverhältnis | SMSR | CW | 35 | 40 | - | V |
| Optische Isolierung | - | 30 | - | - | dB | |
| Thermistorwiderstand | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC-Strom | ITEC | TL = 25℃, TC = 70℃ | - | - | 1.5 | A |
| TEC-Spannung | VTEC | TL = 25℃, TC = 70℃ | -2,5 | - | 3.5 | V |
| Wellenlängen-Temperaturkoeffizient | Δλ/ΔT | TEC-Temperatur bei 15℃ bis 35℃ | - | 0.09 | - | nm/℃ |
| Wellenlängenstromkoeffizient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

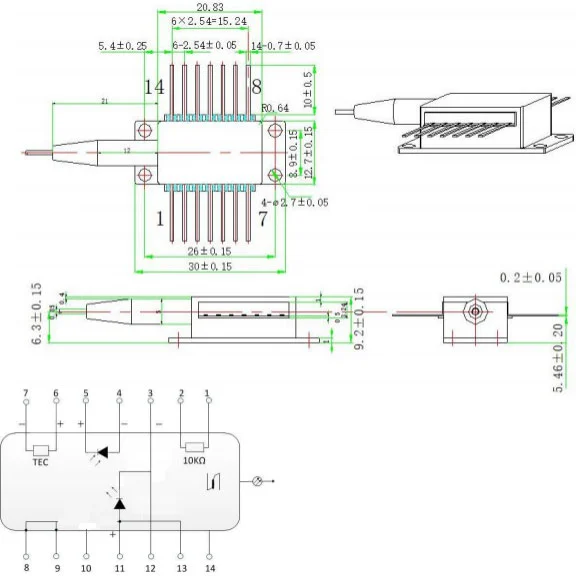

| STIFT | Beschreibung | STIFT | Beschreibung |
| 1 | Thermistor | 14 | NC |
| 2 | Thermistor | 13 | Laseranode(+) |
| 3 | LD-Kathode (-) | 12 | Laserkathode(-) |
| 4 | PD-Anode (+) | 11 | Laseranode(+) |
| 5 | PD-Kathode(-) | 10 | NC |
| 6 | TEC(+) | 9 | Fallgrund |
| 7 | TEC(– ) | 8 | Fallgrund |

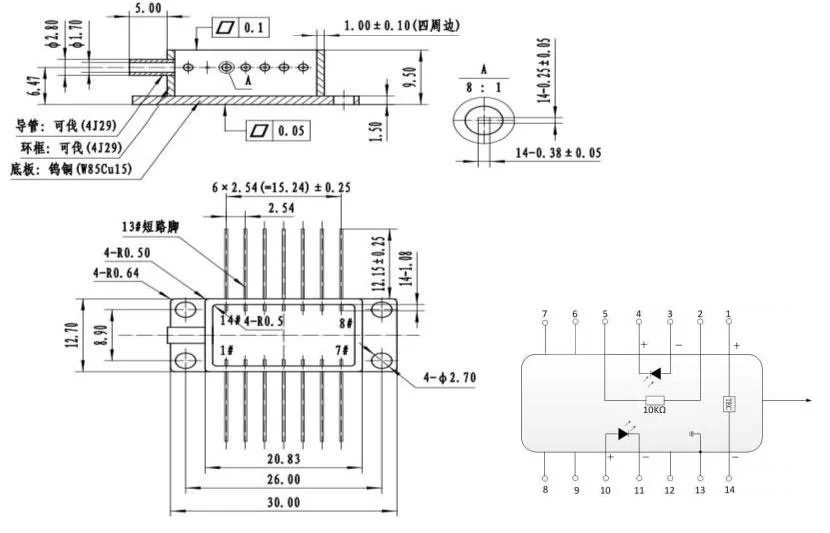

| STIFT | Beschreibung | STIFT | Beschreibung |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Thermistor | 13 | Fallgrund |
| 3 | PD-Monitoranode (-) | 12 | NC |
| 4 | PD-Monitorkathode (+) | 11 | Laserkathode (-) |
| 5 | Thermistor | 10 | Laseranode (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Alle Produkte wurden vor dem Versand getestet;
Für alle Produkte gilt eine Garantie von 1 bis 3 Jahren. (Nach Ablauf der Qualitätsgarantiezeit wird eine entsprechende Wartungsgebühr erhoben.)
Wir freuen uns über Ihr Geschäft und bieten Ihnen ein sofortiges 7-tägiges Rückgaberecht. (7 Tage nach Erhalt der Artikel);
Wenn die Artikel, die Sie in unserem Shop kaufen, nicht von perfekter Qualität sind, das heißt, sie funktionieren elektronisch nicht gemäß den Herstellerspezifikationen, senden Sie sie einfach zum Umtausch oder zur Rückerstattung an uns zurück;
Sollten die Artikel defekt sein, benachrichtigen Sie uns bitte innerhalb von 3 Tagen nach Lieferung;
Alle Artikel müssen im Originalzustand zurückgegeben werden, um eine Rückerstattung oder einen Ersatz zu erhalten.
Der Käufer ist für alle anfallenden Versandkosten verantwortlich.
F: Sind andere Wellenlängen verfügbar?
A: Wir können C-Band- oder L-Band-Wellenlängen bereitstellen.
F: Kann man mit der Leistung mehr erreichen?
A: 20 mW ist optional.
