1064 nm 200 mW DFB Butterfly-Laserdiode

Die 1064 nm 200 mW DFB Butterfly-Laserdiode ist ein Laser mit schmaler Linienbreite, einer Linienbreite von 100 kHz und einer Ausgangsleistung von bis zu 200 mW, der häufig in Faserlaser-Seed-Quellen und Lidar eingesetzt wird.

Anfrage absenden

Produktbeschreibung

Die 1064-nm-200-mW-DFB-Butterfly-Laserdiode ist ein Laser mit schmaler Linienbreite, einer Linienbreite von 100 kHz und einer Ausgangsleistung von bis zu 200 mW, der häufig in Faserlaser-Seed-Quellen und Lidar eingesetzt wird.

Merkmale der 1064 nm 200 mW DFB Butterfly-Laserdiode

200 mW Hohe Ausgangsleistung;

Praxiserprobte hohe Zuverlässigkeit;

Hi1060 SM- oder PM980-HP-Faser-Pigtail;

14PIN Butterfly-Paket;

Interne thermoelektrische Wärmepumpe und Monitor-Fotodiode;

Zuverlässigkeit:Telcordia GR-468. RoHS

1064 nm 200 mW DFB-Butterfly-Laserdiodenanwendungen:

Saatquelle für Laser;

Spektroskopie;

Optische Erfassung.

Absolute Höchstbewertungen

Parameter	Symbol	Min.	Max.	Einheit
Maximale Betriebsspannung	V	-	2.5	V
Maximaler Betriebsstrom	I	-	500	mA
MPD Sperrspannung	VMPD	-	20	V
Spannung des thermoelektrischen Kühlers	VTEC	-	4.8	V
Thermoelektrischer Kühlerstrom	ITEC	-	1.8	A
Betriebsgehäusetemperatur	TC	-20	60	℃
Lagertemperatur	TSTG	-40	85	℃
Lagerfeuchtigkeit	-	5	85	%RH
Elektrostatische Entladung (ESD)	VESD	-	500	V
Bleilöttemperatur	STEMP	-	260	℃
Bleilötzeit	STIME		10	Sek

Elektrooptische Eigenschaften (25℃ Lasertemperatur):

Parameter	Symbol	Zustand	Min.	Typ.	Max.	Einheit
Mittenwellenlänge	λc	TL=15~35℃ CW	1062	1064	1066	nm
Optische Ausgangsleistung	PO	TL=25℃	-	200	-	mW
Schwellenstrom	ITH	TL=25℃	-	45	70	mA
Betriebsspannung	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Betriebsstrom	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektralbreite	Δλ	-	-	0.03	-	nm

Seitenmode-Unterdrückungsverhältnis	SMSR	-	-	40	-	dB
Polarisations-Extinktionsverhältnis	ER	-	18	-	-	dB
Temp. Wellenlängenkoeffizient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-Reaktionsfähigkeit	IMON/POP	@-5V Vorspannung	1	-	30	μA/mW
Thermistorwiderstand	RTH	-	9.5	10	10.5	KΩ

Spezifikationen der Glasfaser:

Parameter	Beschreibung
Fasertyp	Hi1060 oder PM980
Pigtail-Typ	900μm Bündelader
Pigtail-Länge	1,0 ± 0,1 m
Steckertyp	FC/APC

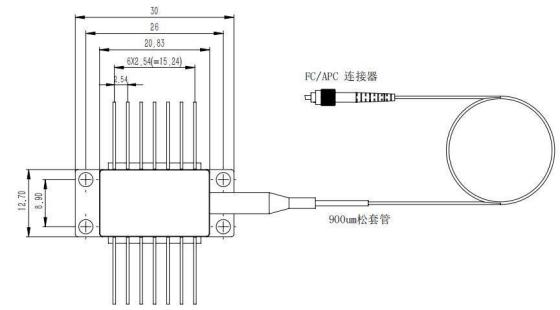

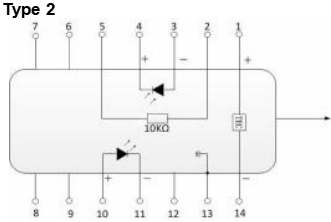

Paketzeichnung und PIN-OUT-Definition (Einheit: mm):

STIFT	Beschreibung	STIFT	Beschreibung
1	TEC(+)	14	TEC(–)
2	Thermistor	13	Fallgrund
3	PD-Monitoranode (-)	12	NC
4	PD-Monitorkathode (+)	11	Laserkathode (-)
5	Thermistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC

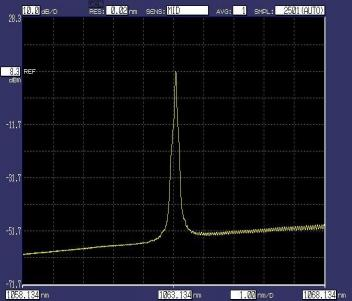

Typisches optisches Spektrum

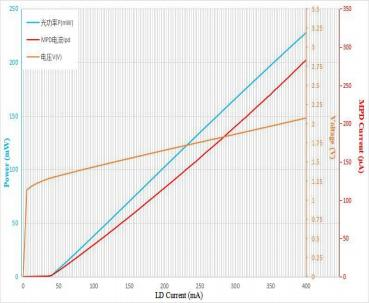

Spektrum (Pop=200mW,25℃) Lichtstrom-Spannungskurven (25℃)

Bestellinformationen:

BFLD	-XXXX	-X	XX	-XX	X
Lasertyp	Wellenlänge	Ausgangsleistung	Fasertyp	Stecker	PIN-OUT
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM: PM980	FA: FC/APCAndere	NULL: 14PIN Typ 2 Angepasst (10PIN)

Beispiel: BFLD-1060-2HSM-FA (Bestellinformationen: 1064-nm-DFB-Butterfly-Laserdiode mit 200 mW Ausgangsleistung und SM Hi1060-Faser mit FC/APC-Anschluss, PIN-OUT ist Typ 2).
