1030 nm 200 mW 100 kHz DFB-Schmetterlingslaserdiode

Die 1030 nm, 200 mW und 100 kHz DFB-Butterfly-Laserdiode ist eine leistungsstarke DFB-Butterfly-Laserdiode mit schmaler Linienbreite, die häufig als Seed-Quelle für Faserlaser oder für präzise Spektralmessungen verwendet wird.

Anfrage absenden

Produktbeschreibung

1.Zusammenfassung:

Die 1030 nm 200 mW 100 kHz DFB-Butterfly-Laserdiode ist eine leistungsstarke DFB-Butterfly-Laserdiode mit schmaler Linienbreite, die häufig als Seed-Quelle für Faserlaser oder für präzise Spektralmessungen verwendet wird.

2. Eigenschaften:

• 200 mW hohe Ausgangsleistung;

• Unter 100 kHz schmale Linienbreite;

• PM-Faser über 18 dB hoher PER;

• 14PIN Butterfly-Paket;

• Interne thermoelektrische Wärmepumpe und Monitor-Fotodiode;

• Bewährte hohe Zuverlässigkeit.

Zuverlässigkeit:Telcordia GR-468. RoHS

3. Anwendungen:

• Seedquelle für Laser;

• Spektroskopie;

• Optische Erfassung.

4. Absolute Höchstbewertungen

Parameter	Symbol	Min.	Max.	Einheit
LD Rückstrom	IR	-	2	V
LD Vorwärtsstrom	WENN	-	500	mA
MPD Sperrspannung	VMPD	-	20	V
Spannung des thermoelektrischen Kühlers	VTEC	-	4.8	V
Thermoelektrischer Kühlerstrom	ITEC	-	2.5	A
Betriebsgehäusetemperatur	TC	-45	70	℃
Lagertemperatur	TSTG	-40	85	℃
Lagerfeuchtigkeit	-	5	85	%RH
Elektrostatische Entladung (ESD)	VESD	-	500	V
Bleilöttemperatur	STEMP	-	260	℃
Bleilötzeit	STIME		10	Sek

5. Elektrooptische Eigenschaften (25℃ Lasertemperatur):

Parameter	Symbol	Zustand	Min.	Typ.	Max.	Einheit
Mittenwellenlänge	λc	TL= 15~35℃ CW	1028	1030	1032	nm
Optische Ausgangsleistung	PO	TL=25℃	-	200	-	mW
Schwellenstrom	ITH	TL=25℃	-	45	70	mA
Betriebsspannung	VOP	POP = 200 mW (CW)	-	-	2.5	V
Betriebsstrom	Iop	POP = 200 mW (CW)	-	300	500	mA
Linienbreite Breite	Δλ	-	-	30	100	KHz
Seitenmode-Unterdrückungsverhältnis	SMSR	-	-	40	-	dB
Polarisations-Extinktionsverhältnis	ER	-	18	-	-	dB
Temp. Wellenlängenkoeffizient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-Reaktionsfähigkeit	IMON/POP	@-5V Vorspannung	1	-	30	μA/mW
Thermistorwiderstand	RTH	-	9.5	10	10.5	KΩ

6. Glasfaserspezifikationen:

Parameter	Beschreibung
Fasertyp	PM980
Pigtail-Typ	900μm Bündelader
Pigtail-Länge	1,2 ± 0,1 m
Steckertyp	FC/APC

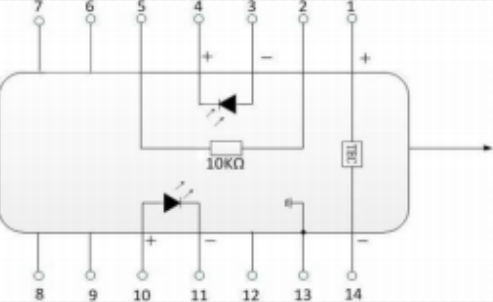

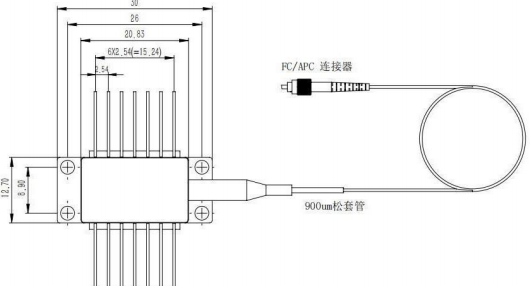

7. Paketzeichnung und PIN-OUT-Definition (Einheit: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Typ 2

STIFT	Beschreibung	STIFT	Beschreibung
1	TEC(+)	14	TEC(-)
2	Thermistor	13	Fallgrund
3	PD-Monitoranode (-)	12	NC
4	PD-Monitorkathode (+)	11	Laserkathode (-)
5	Thermistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC
